- Titre du projet : RBOX , tâche attachée au projet MAGENTA
- Collaborateurs CEA : SPEC SPHYNX
- Statut du projet : premier prototype 2022 , 4 exemplaires en service en 2024
- Mots clés : résistance , boite à décade automatisée, relais REED, arduino, autonome
Les objectifs de ce projet sont de mieux comprendre de nouveaux phénomènes thermoélectriques dans des liquides ioniques et des ferrofluides, puis de transformer ces connaissances en applications concrètes dans l’industrie automobile et l’électronique portable. Il vise aussi à structurer tout un environnement d’innovation autour de cette technologie afin d’optimiser la récupération de chaleur résiduelle et sa conversion en électricité
Les objectifs de ce projet sont de mieux comprendre de nouveaux phénomènes thermoélectriques dans des liquides ioniques et des ferrofluides, puis de transformer ces connaissances en applications concrètes dans l’industrie automobile et l’électronique portable. Il vise aussi à structurer tout un environnement d’innovation autour de cette technologie afin d’optimiser la récupération de chaleur résiduelle et sa conversion en électricité
Avec le projet MAGENTA (MAGnetic nanoparticle based liquid ENergy materials for Thermoelectric device Application Horizon 2020) nous explorons une technologie thermoélectrique (TE) alternative utilisant des liquides ioniques et des ferrofluides (dispersions colloïdales de nanoparticules magnétiques (MNP) dans des liquides ioniques) fabriqués à partir de matériaux non toxiques et abondants sur terre.
Le laboratoire Sphynx, devait caractériser la puissance électrique d’une cellule thermo-ionique. Pour cela elle a construit un banc de mesure et de caractérisation qui comporte différents instruments de mesures ( nanovoltmêtre, température) et de régulation ( température, charge ohmique ). Pour tester différents points de fonctionnement, il est courant d’utiliser une boite à décade résistive, mais cela oblige à venir manuellement modifier la valeur entre chaque point de fonctionnement. Pour faciliter le travail nous avons réalisé une boite à décade automatisée : Elle doit générer une résistance entre 1 ohm et 15 MOhm par pas de 1 ohm (puissance 1/4 W maxi ) et être pilotable par un ordinateur en python ou autre via un port USB.

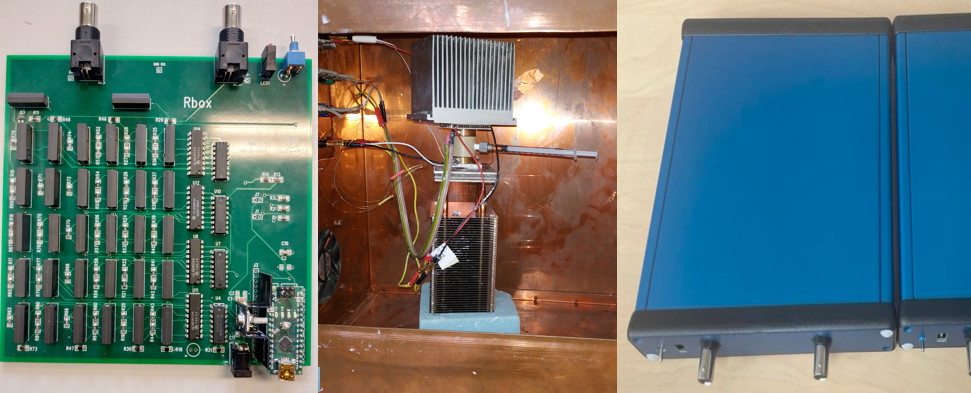

A gauche, la carte de la RBOX, au centre l’expérimentation comprenant le système thermoélectrique, à droite le système RBOX dans son boitier.
