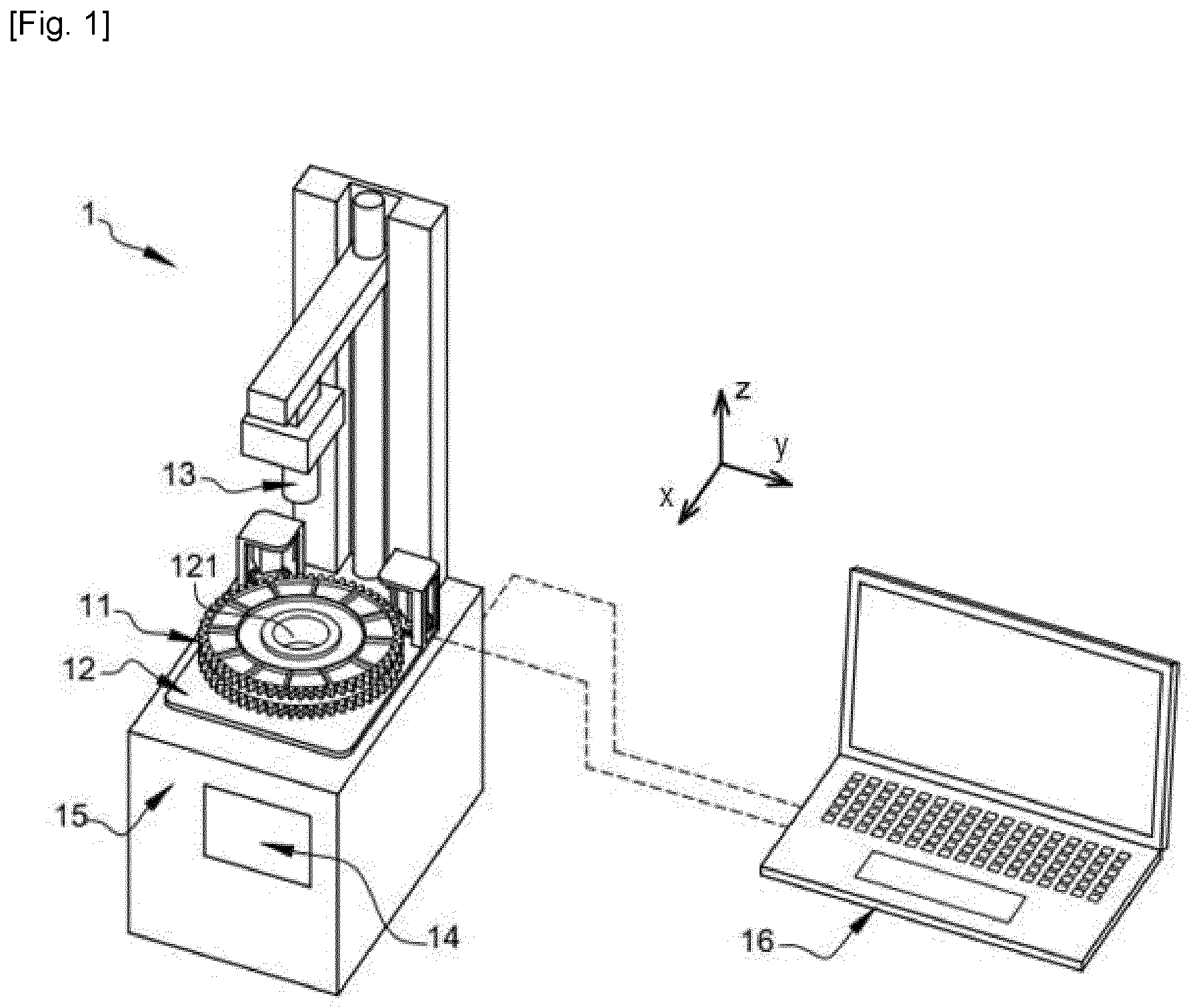

The invention relates to a magnetic device (11) configured to generate a homogeneous magnetic field B in a specific zone (115), the magnetic field B having spatial components Bx, By and Bz along X, Y and Z axes of a Cartesian reference frame, said magnetic field 13 being adjustable in intensity ∥B∥ and three-dimensional spatial direction, the magnetic device (11) to be installed on additive manufacturing apparatuses enabling a magnetically-assisted 3D printing of composite elements, the magnetic device (11) comprising:∘ an inner (111) and an outer (112) nested concentric Halbach cylinder arrays sharing a common revolution axis oriented along the Z-axis, each inner (111) and outer (112) Halbach cylinder arrays generating a homogeneous magnetic field of equal intensity B0, the inner (111) and outer (112) Halbach cylinder arrays allow generating a resulting magnetic field Bx,y (α, β) in the XY-plane, with spatial components Bx and By, the inner (111) and outer (112) Halbach cylinder arrays being mounted to rotate around their common revolution axis in order to achieve adjustability of both intensity and spatial direction of the resulting magnetic field Bx,y (α, β) in the XY-plane;∘ a solenoid (113) positioned within a core of the inner Halbach cylinder array (111), and having a revolution axis aligned with the common revolution axis of the inner (111) and outer (112) Halbach cylinder arrays, the solenoid (113) generating and adjusting a magnetic field Bz of spatial component Bz along the Z-axis, the specific zone (115) being located in a core of the solenoid (113).
Contact CEA-Iramis: Giancarlo Rizza, Andrea Cosola (LSI/PCN).
Dispositif magnétique conçu pour être installé sur des appareils de fabrication additive, permettant une impression 3d assistée magnétiquement d’éléments composites
L’invention concerne un dispositif magnétique (11) configuré pour générer un champ magnétique homogène B dans une zone spécifique (115), le champ magnétique B ayant des composantes spatiales Bx, By et Bz le long d’axes X, Y et Z d’une trame de référence cartésienne, ledit champ magnétique 13 étant réglable en intensité ∥ B ∥ et direction spatiale tridimensionnelle, le dispositif magnétique (11) à installer sur des appareils de fabrication additive permettant une impression 3D assistée magnétiquement d’éléments composites, le dispositif magnétique (11) comprenant : ∘ un ensemble de cylindres de Halbach concentriques imbriqués interne (111) et externe (112) partageant un axe de révolution commun orienté le long de l’axe Z, chaque ensemble de cylindres de Halbach interne (111) et externe (112) générant un champ magnétique homogène d’intensité égale B0, les réseaux de cylindres de Halbach interne (111) et externe (112) permettant de générer un champ magnétique résultant Bx, y (α, β) dans le plan XY,avec des composants spatiaux Bx et By, les réseaux de cylindres Halbach interne (111) et externe (112) étant montés pour tourner autour de leur axe de révolution commun afin d’obtenir une capacité de réglage à la fois de l’intensité et de la direction spatiale du champ magnétique résultant Bx, y (α, β) dans le plan XY; ∘ un solénoïde (113) positionné à l’intérieur d’un noyau du réseau de cylindres Halbach interne (111), et ayant un axe de révolution aligné avec l’axe de révolution commun des réseaux de cylindres Halbach interne (111) et externe (112), le solénoïde (113) générant et ajustant un champ magnétique Bz de composant spatial Bz le long de l’axe Z, la zone spécifique (115) étant située dans un noyau du solénoïde (113).
Contact CEA-Iramis : Giancarlo Rizza, Andrea Cosola (LSI/PCN).
