Macromol. Chem. Phys. (2025), ‘‘Dynamics of Thermally Induced Phase Separation in Polyvinyl Alcohol Aqueous Solutions: Impact of Viscosity Asymmetry on Scaling’’
Le projet ANR SIMUMEM a pour ambition d’élucider les mécanismes qui importent lors de la fabrication de membranes polymères poreuses. Ces dernières sont toujours fabriquées par un processus de séparation de phases brusque (trempe) d’une solution assez concentrée (>10 wt%) en polymère. Les deux phases qui se séparent peuvent alors avoir des viscosités et des élasticités très différentes (d’au moins un facteur mille). Dans l’article Macromol. Chem. Phys. (2025) (doi.org/10.1002/macp.202500083) nous montrons qu’une seule différence de viscosité ne modifie pas fondamentalement l’apparition et le comportement de séparations entre phases bicontinues (cf. figure). La différence de viscosité n’est donc pas le paramètre clé pour expliquer des morphologies plus torturées que celles de la figure et que l’on rencontre lors de l’élaboration, souvent encore très empirique, des membranes filtrantes.
De manière complémentaire, dans l’article J. Chem. Phys. (2025) (doi.org/10.1063/5.0302095), nous considérons, par des méthodes numérique de champ de phase (qui permettent de traiter les interfaces entre phases comme diffuses et continues via l’introduction d’un paramètre d’ordre) une séparation de phase induite par la mise en contact d’une solution avec un non-solvant alors que dans l’article précédent, c’était la température qui induisait la séparation. Il est montré alors que des morphologies bicontinues sont capables d’apparaître dans une large portion de l’espace des paramètres.
Contact : Equipe NIMBE/LIONS, Patrick GUENOUN

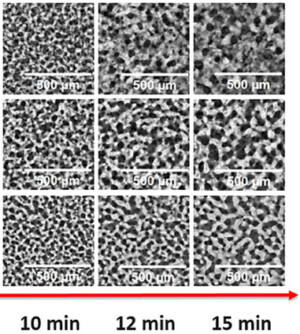

Figure : Croissance temporelle (de gauche à droite) des phases bicontinues à trois cotes différentes (de bas en haut).
